熱塑性聚酰亞胺（TPI）薄膜生產設備干法工藝技術解析
Date：2026/5/26 10:55:09 / Read： / Source：本站
將PI顆粒直接投入擠出機制備薄膜的干法工藝，是熱塑性聚酰亞胺（TPI）領域極具壁壘的高端核心技術。
該工藝摒棄傳統溶液流延流程，無需溶劑輔助成型，直接依靠材料自身高溫熔融加工特性完成薄膜制備。但 TPI 剛性分子鏈結構特性突出，工藝落地需攻克多重技術難題。本文從核心設備配置、工藝控制要點、收縮卷邊痛點解決方案三大維度，全面解析 TPI 薄膜干法流延關鍵技術。

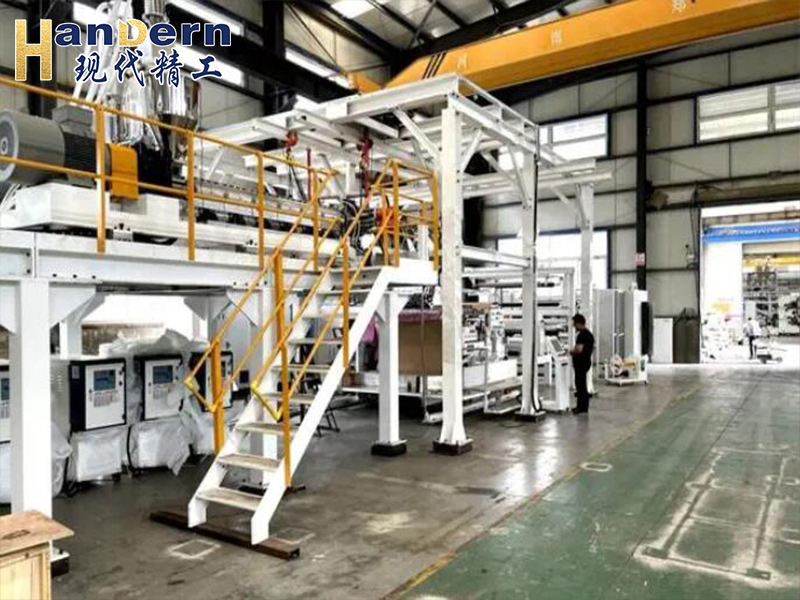

一、核心設備配置：適配超高溫嚴苛工況
TPI 干法擠出對設備耐高溫、高精度、穩定性要求極高，整套產線各單元均做專項定制升級，構筑適配高溫加工的專業設備體系：
設備單元
詳細配置及技術要求
核心作用
原材料處理
精密真空干燥系統去除TPI顆粒的水分。真空上料機和失重式計量喂料器。
確保原料干燥，為熔融擠出提供穩定料流。
擠出塑化系統
高溫單螺桿擠出機
? 機筒螺桿：采用高溫鎳基合金鋼，保證超350℃下的機械強度與耐腐蝕性。
? 長徑比：達28-32，確保充分塑化。
? 加熱系統：采用高溫油加熱或高性能鑄鋁加熱器配合PID控制。
實現TPI顆粒在高溫下的穩定熔融和輸送。
過濾與計量
高溫熔體計量泵
高溫換網器。
消除擠出壓力波動，為后續成型提供穩定料流。
成型核心
特殊設計的T型模頭
? 流道和模唇采用高溫合金，并配備精細加熱系統。
? 模頭角度精密可調，優化熔體與鋼帶的貼合效果。
將高溫熔體均勻分布并擠出成膜，是控制厚度和降低內應力的第一關鍵點。
輔助貼附系統
高溫風刀系統或邊緣鎖邊裝置。
提供壓縮空氣將熔體貼附在冷卻輥上，抑制熔體自然收縮導致的縮頸。
冷卻定型單元
大直徑鏡面流延輥，內部采用高效的油冷或水冷循環系統。
快速帶走熔體的熱量，使薄膜迅速定型，鎖住分子取向。
后道處理
牽引系統（配備精密張力控制）
在線測厚儀
收卷系統（核心是低張力收卷）
控制薄膜走向和收卷質量，避免產生新的內應力。
環境控制系統
潔凈廠房內，配備高精度溫濕度控制的空調系統。
為TPI加工提供一個潔凈、穩定的人工環境。
二、工藝核心控制：攻克 "四高" 加工難題
熔融塑化段
螺桿各段溫度梯度升至 320~400℃，模頭溫度按需進一步上調，確保 TPI 顆粒完全熔融，形成粘度適中、組分均勻的熔體。
流延冷卻段
三、成型痛點解析：縮頸與卷邊成因及系統解決方案
缺陷核心成因
-
縮頸縮幅成因
熔體黏彈性特性與快速冷卻產生的收縮應力是根本原因。TPI 剛性分子鏈在拉伸過程中高度取向，外力消失后存在極強回彈趨勢；高溫熔體接觸低溫輥筒產生劇烈熱收縮。同時氣隙過長、輥筒速差偏大、熔體溫度過高等工藝參數偏差，均會加劇縮幅問題。
-
邊緣卷邊成因
屬于多重效應疊加結果：薄膜邊緣分子鏈拉伸受力不均，造成厚度與應力分布失衡；熔體出模后產生離模膨脹，邊緣形變尤為明顯；熔體表面張力向內牽拉邊緣，形成弧形翹曲；邊緣增厚部位冷卻速率滯后，進一步加劇內應力分布不均。
系統化解決對策
| 序號 | 關鍵措施 | 針對問題 |
| 1. 材料改性 |
添加剛性納米填料（如納米二氧化硅）或共混，降低材料熱膨脹系數（如PI+20%納米SiO?，CTE可從48降至22 ppm/℃）。 選用分子量分布窄的TPI樹脂，減少低分子量組分。 |
材料本征應力、熱失配、離模膨脹 |
| 2. 模頭微調 |
精密調節模頭開度，確保全幅出料均勻。 優化模頭角度，使用帶角度標尺的精密模頭實現數據化管理。 采用自動測厚閉環控制模唇開度。 |
擠出料流均勻性、邊緣料流分布 |
| 3. 流延貼附 |
精準調整氣刀的風量、角度，強力吹掃貼附。 增大擠出壓力，抵抗液膜的收縮應力。 采用靜電吸附裝置。 |
氣隙、縮幅、邊緣應力效應 |
| 4. 冷卻定型 |
精確控制流延輥溫度，降低熔體與輥筒的溫差。 確保輥面冷卻均勻，消除溫差。 |
驟冷熱收縮、內應力積聚 |
| 5. 后處理退火 | 薄膜收卷后，在高于其玻璃化轉變溫度(Tg)但低于熔點的溫度下進行無張力退火。 | 分子取向內應力（釋放應力、熱定型） |
| 6. 牽引收卷 |
采用低張力收卷策略，避免產生新的應力。 保持收卷張力恒定，避免忽大忽小。 |
卷繞誘導應力 |
| 7. 環境控制 | 嚴格控制生產車間溫度和濕度，消除外部環境應力。 | 外部熱/濕應力 |
四、工藝價值總結
TPI薄膜干法流延工藝的成熟落地，是材料改性、設備定制、工藝調控、環境管控深度融合的系統工程。不僅需要整套產線適配超高溫工況升級，更依賴全流程精細化參數控制與應力精準調控。
